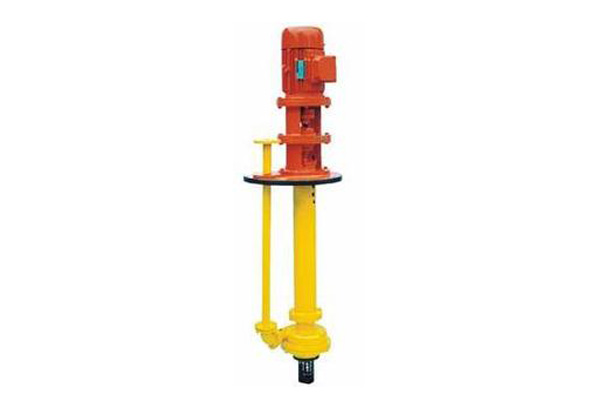

GBY型濃硫酸化工泵的產品概述
GBY系列化工泵是根據FY化工泵的性能參數，經材料改進設計而生產的新型濃硫酸液下泵，GBY型濃硫酸化工泵與國內傳統濃硫酸泵相比，具有的特點，而且價格低廉。液下排污泵它是硫酸生產中干燥塔、吸收塔循環硫酸泵的佳選擇。
GBY型濃硫酸化工泵的選材依據
專用鋼鐵大量應用于80～100%的硫酸，溫度可達60-80℃。鋼鐵在這一濃度和溫度范圍的硫酸中，表面能產生保護性的硫酸鐵膜層。鑄鐵不適用于超過 100%的發煙硫酸，可能是由于三氧化硫與鐵中所含的硅反應，使鑄鐵變脆。碳鋼不適用于100～102％的發煙硫酸，超過102%的酸則又適用，溫度限定約為60℃。稀硫酸對鋼鐵的腐蝕很大，當酸濃度為47%左右時，腐蝕率達到高值。當酸濃度大于65%時，鋼鐵的腐蝕率顯著降低。但是在65～80%這一段濃度中，好還是不使用鋼鐵，以用鉛或其它耐稀酸材料更為安 全。
硫酸濃度：80%～98% 專用鑄鐵溫度：25～50度之內、專用碳鋼溫度：25～60度之內。

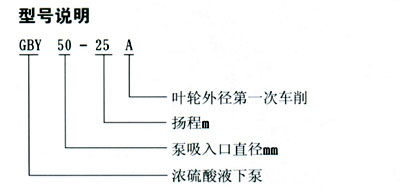

GBY型濃硫酸化工泵的型號定義
GBY型濃硫酸化工泵的使用注意事項
拆卸與裝配
1、如更換或檢查葉輪，可關閉出閥門，卸去法蘭連接螺栓和底板連接螺栓，用起重工具將泵吊出容器。
2、將底板垂直在固定的支架上，卸去泵體的所有螺栓，取出泵蓋和葉輪螺母，用雙錘輕擊泵體，即可卸下葉輪。
3、更換流動軸承則底板不動，只要卸去電機及相應支架，卸去泵聯軸器、壓蓋、圓螺母，取也軸套體。
4、裝配與拆卸的次序相反，注意軸上配件的同心度。
GBY型濃硫酸化工泵的安裝、使用、維修
1、泵組裝后，盤動聯軸器，看是否轉動靈活。檢查是否有金屬摩擦聲，各部件螺母是否旋緊。
2、檢查泵軸和電機軸的同心度，上下聯軸器外圓左右差數不得超過0.1mm，聯軸器端面間隙保持1～2.5mm。
3、泵的吸入口到容器底部之間距離為吸入口徑的2～3倍。泵體與器壁距離應大于口徑的2.5倍。
4、泵的出液管路，應另設支架支撐，其重量不允許支撐在泵上。
5、檢查電機的旋轉方向，使泵的旋轉方向符合指示方向。
6、關閉出口管路上的閘閥，接通冷卻水管。
7、超動電機，慢慢開啟出口管閘閥到需要的位置，投入正常運轉。
8、經常檢查泵與電機的情況，軸承溫升不應超過75℃，軸承盒內應加足夠黃油。
GBY型濃硫酸化工泵性能參數表
型號 | 出口直徑 (mm) | 流量 (m3/h) | 揚程 (m) | 轉速 (r/min) | 功率(kw) | 液下長度 (mm) | |
軸功率 | 電機功率 | ||||||
GBY25-16 | 25 | 3.6 | 16 | 2900 | 0.713 | 2.2 | 可定做0.5m到4米 |
GBY25-16A | 25 | 3.27 | 13 | 2900 | 0.713 | 1.5 | |
GBY25-25 | 25 | 3.6 | 25 | 2900 | 1.16 | 3 | |
GBY25-25A | 25 | 3.27 | 20 | 2900 | 1.16 | 3 | |
GBY25-41 | 25 | 3.6 | 41 | 2900 | 2.51 | 5.5 | |
GBY25-41A | 25 | 3.27 | 33 | 2900 | 2.51 | 4 | |
GBY40-16 | 32 | 7.2 | 16 | 2900 | 0.78 | 2.2 | |
GBY40-16A | 32 | 6.55 | 13 | 2900 | 0.78 | 2.2 | |
GBY40-26 | 32 | 7.2 | 26 | 2900 | 1.45 | 3 | |
GBY40-26A | 32 | 6.55 | 21 | 2900 | 1.45 | 3 | |
GBY40-40 | 32 | 7.2 | 40 | 2900 | 2.53 | 5.5 | |
GBY40-40A | 32 | 6.55 | 32 | 2900 | 2.53 | 5.5 | |
GBY50-16 | 40 | 14.4 | 16 | 2900 | 1.18 | 3 | |
GBY50-16A | 40 | 13.1 | 13 | 2900 | 1.18 | 3 | |
GBY50-25 | 40 | 14.4 | 25 | 2900 | 1.96 | 4 | |
GBY50-25A | 40 | 13.1 | 20 | 2900 | 1.96 | 4 | |
GBY50-40 | 40 | 14.4 | 40 | 2900 | 3.73 | 7.5 | |
GBY50-40A | 40 | 13.1 | 33 | 2900 | 3.73 | 7.5 | |
GBY65-16 | 50 | 28.8 | 16 | 2900 | 2.16 | 5.5 | |
GBY65-16A | 50 | 26.2 | 13 | 2900 | 2.16 | 4 | |
GBY65-25 | 50 | 28.8 | 25 | 2900 | 3.56 | 7.5 | |
GBY65-25A | 50 | 26.2 | 21 | 2900 | 3.56 | 7.5 | |
GBY65-40 | 50 | 28.8 | 40 | 2900 | 6.04 | 15 | |
GBY65-40A | 50 | 26.2 | 33 | 2900 | 6.04 | 15 | |
GBY80-15 | 65 | 54 | 15 | 2900 | 3.34 | 7.5 | |
GBY80-15A | 65 | 49.1 | 12 | 2900 | 3.34 | 7.5 | |
GBY80-24 | 65 | 54 | 24 | 2900 | 5.43 | 11 | |
GBY80-24A | 65 | 49.1 | 20 | 2900 | 5.43 | 11 | |
GBY80-38 | 65 | 54 | 38 | 2900 | 9.64 | 22 | |
GBY80-38A | 65 | 49.1 | 31 | 2900 | 9.64 | 18.5 | |
GBY100-23 | 80 | 100.8 | 23 | 2900 | 9.25 | 18.5 | |
GBY100-23A | 80 | 91.8 | 18 | 2900 | 9.25 | 18.5 | |
GBY100-37 | 80 | 100.8 | 37 | 2900 | 14.73 | 30 | |
GBY100-37A | 80 | 91.8 | 31 | 2900 | 14.73 | 30 | |
