螺桿泵的結構圖、安裝和維護

發布人：隔膜泵廠家發布日期：2021-10-19 點擊率：本文關鍵詞：螺桿泵

螺桿泵是一種容積式泵，依靠螺桿嚙合空間的體積變化輸送液體(礦漿)。當螺桿轉動時，吸入室一端的密封線不斷向排出室一端軸向移動，使吸入室的容積加大，壓力降低，液體漿料在壓差的作用下沿吸入管進入吸入室。隨著螺桿的轉動，密封腔內的液體沿軸向不斷均勻地向出料腔移動，出料腔一端的容積逐漸減小，從而排出液體(礦漿)。

螺桿泵有多種類型，如單螺桿、雙螺桿和多螺桿。水煤漿制備系統通常采用單螺桿泵和雙螺桿泵。螺桿泵結構圖如下：

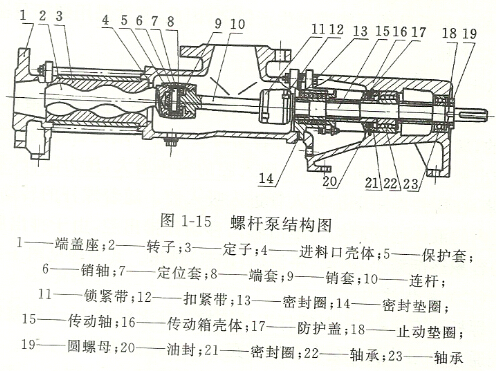

螺桿泵結構圖

螺桿泵的安裝

螺桿泵的吊裝、安裝前檢查和安裝要求與渣漿泵和管道泵基本相同，在此不再贅述。但是，在安裝過程中，應特別注意以下幾點：

1、在安裝泵的管道和閥門之前，須將泵的吸入管沖洗干凈，以防止異物落入泵內并損壞零件。

2、組裝泵、減速器和電機時，須嚴格注意它們之間的同心度。一般水平和垂直方向應控制在0.1 ~ 0.3 mm范圍內。

3、泵的底座須用螺栓固定在底座上，不得松動或歪斜。

4、no.1次使用螺桿泵前，用手和輔助工具轉動泵軸幾次。

5、螺桿泵的入口管和出口管與泵連接時，接頭處應放置密封墊。出水管的連接須考慮到螺桿泵維修的方便性，并應預留一定的維修距離。

6、入口管和出口管的直徑應盡可能接近泵的入口和出口直徑。

螺桿泵的使用和維護

1、螺桿泵在沒有液體(漿)的情況下不允許啟動，否則會損壞泵的定子。

2、要注意螺桿泵的旋轉方向須正確。

3、啟動螺桿泵前，須打開排放管和進料管上的所有閥門。

4、如果螺桿泵長時間停用，應釋放泵體內的液體(紙漿)，以便抽出泵的轉子。對于水煤漿制備系統，泵和管道在重新使用時須進行專門清洗，以防止管道在啟動時被水煤漿堵塞而造成過載。

5、螺桿泵的進、出口管須配備清洗和排放系統，用高壓空氣和清水清洗。

6、螺桿泵在運行中，如果出現振動、異響等異常情況，須立即停泵，檢查原因，排除故障。

7、螺桿泵不允許長時間暴露在烈日下。

8、螺桿泵減速器和傳動箱使用半年后，應清洗干凈，更換潤滑油。
