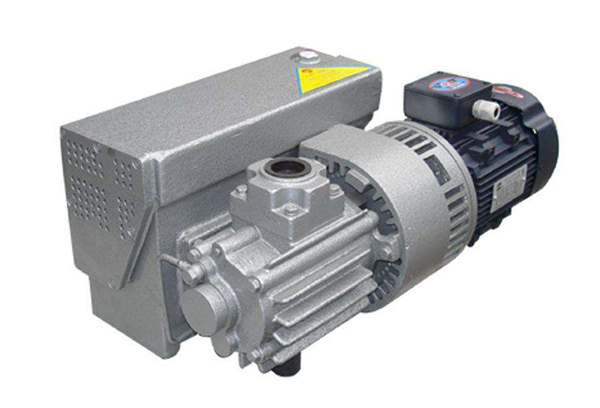

XD型旋片式真空泵

XD型旋片式真空泵為單級旋片式聯軸式結構。它的工作性能是高轉速，低噪聲，抽速快，效率高。該旋片真空泵只需空氣冷卻，有防返油結構，防止泵油返入被抽系統，泵內裝有排氣過濾器，有效消除油霧，運轉平衡，振動小，可以在任意壓強下工作。

查看更多【真空泵】產品

021-62586878

XD型旋片式真空泵概述

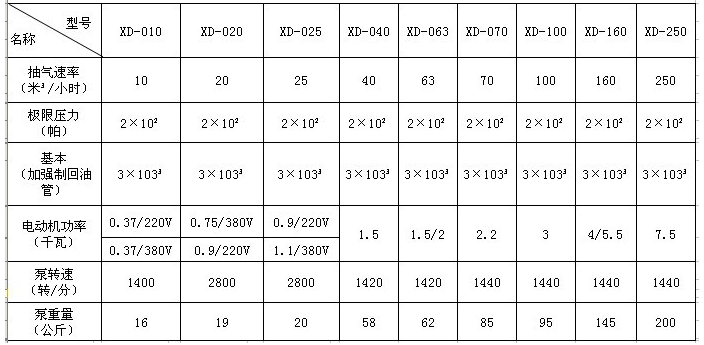

XD型旋片式真空泵為單級旋片式聯軸式結構。它的工作性能是高轉速，低噪聲，抽速快，效率高。該旋片真空泵只需空氣冷卻，有防返油結構，防止泵油返入被抽系統，泵內裝有排氣過濾器，有效消除油霧，運轉平衡，振動小，可以在任意壓強下工作。該泵的技術參數2×10-2Pa，已普遍適用食品真空包裝，醫藥、印刷機械紙張輸送，玻璃工業輸送，真空夾具，干燥等單位的使用。

XD型旋片式真空泵特點

1、XD型旋片式真空泵可以在任意入口壓強下工作，大的特點。

2、內部裝有油霧消除器，能有效地消除泵排出的氣體中的油霧，避免油霧對周圍環境的污染。

3、吸氣口裝有逆止閥，當XD型旋片式真空泵停止時逆止閥與泵內專門設置的孔的聯合作用下，可以立即使泵與被抽系統隔離，防止泵油返入被抽系統，同時保持了被抽容器的真寬度，因而使用XD型旋片式真空泵可以不需要再配置帶有放氣的真空截止閥，從而可以減少用戶的使用費用。

4、配有油氣分離器，它與油霧消除器一起組成了有效的消音系統，能消除排氣噪音，避免噪音污染。

5、XD型旋片式真空泵和電動機直接聯接安裝，采用空氣冷卻，不需水冷卻管道，因此本型是一種結構緊湊，安裝簡便的設備。

6、結構設計合理，振動小，不用地腳螺栓即可工作。

XD型旋片式真空泵使用條件及介紹

1、XD型旋片式真空泵吸氣口安裝有金屬絲網的粗過濾器。能防止固體的外來塵粒吸入泵腔。油分離器內安裝有油氣分離效果的排氣過渡器。停泵時，內置于吸氣口的吸氣閥使泵與被抽系統隔離，防止泵油返入被抽系統。泵由空氣冷卻。所有的泵均由直聯的電動機通過彈性聯軸器驅動。

2、XD型旋片式真空泵適用于密閉系統的抽真空使用。如真空包裝、真空成形、真空吸引。

3、入口壓力范圍：100Pa~100000 Pa，超出此范圍工作真空泵排氣口將有油霧產生。XD型旋片式真空泵工作環境溫度和吸入氣體溫度應在5℃~40℃之間。

4、XD型旋片式真空泵不能抽除水或其它液體。不能抽除易爆、易燃、含氧量過高的、腐蝕性的氣體。

5、一般供應的電動機不防爆，如要求防爆或其它特殊要求時電動機須符合相關的標準。

XD型旋片式真空泵的工作原理

XD型旋片式真空泵工作原理與一般容積泵相同，泵腔內偏心的安裝一個轉子，轉子上有三個徑向滑動的旋片，在離心力和彈簧張力的作用下，緊貼泵腔內表面（相切），將泵腔分隔成三個工作室。當XD型旋片式真空泵運轉時各工作室內的容積做周期性的變化，容積不斷加大的工作室不斷從吸氣口吸入氣體進入泵腔內，完成吸氣的工作室自行與進氣口隔離，容積不斷縮小的工作室不斷壓縮被吸入的氣體，當壓強大于排氣壓時，氣體通過泵腔與油箱之間的通路排出，每轉一圈重復三次。XD型旋片式真空泵連續運轉從而獲得真空。
